¿Qué es una FPGA, cómo se usa, para qué se usa y en qué se diferencia de un CPU?

Introducción

En el mundo de la tecnología, donde la velocidad y la eficiencia son clave, las FPGAs están jugando un papel cada vez más importante. Puede que el término no sea tan común como CPU o GPU, pero las FPGAs aparecen en áreas como inteligencia artificial, procesamiento de datos, telecomunicaciones, electrónica industrial y sistemas de control.

A diferencia de un CPU, que está diseñado como un procesador general capaz de ejecutar muchas tareas distintas, una FPGA funciona como un lienzo de hardware reconfigurable. En lugar de ejecutar instrucciones sobre una arquitectura fija, permite crear circuitos digitales personalizados para tareas específicas.

Esto hace que las FPGAs sean especialmente útiles cuando se necesita alto rendimiento, baja latencia, paralelismo o control detallado del hardware. Desde acelerar algoritmos de inteligencia artificial hasta procesar señales en tiempo real, las FPGAs son una herramienta poderosa para proyectos donde el software convencional no siempre es suficiente.

¿Qué es una FPGA?

Una FPGA, por sus siglas en inglés Field-Programmable Gate Array, es un circuito integrado que puede ser configurado después de su fabricación. En términos simples, es un chip que permite crear circuitos digitales a la medida sin tener que fabricar un chip nuevo desde cero.

A diferencia de un CPU, cuya arquitectura interna ya está definida, una FPGA contiene bloques lógicos programables y una red de interconexiones que puedes configurar para implementar el comportamiento que necesitas. Esto permite construir desde compuertas lógicas sencillas hasta procesadores, controladores, filtros digitales o aceleradores especializados.

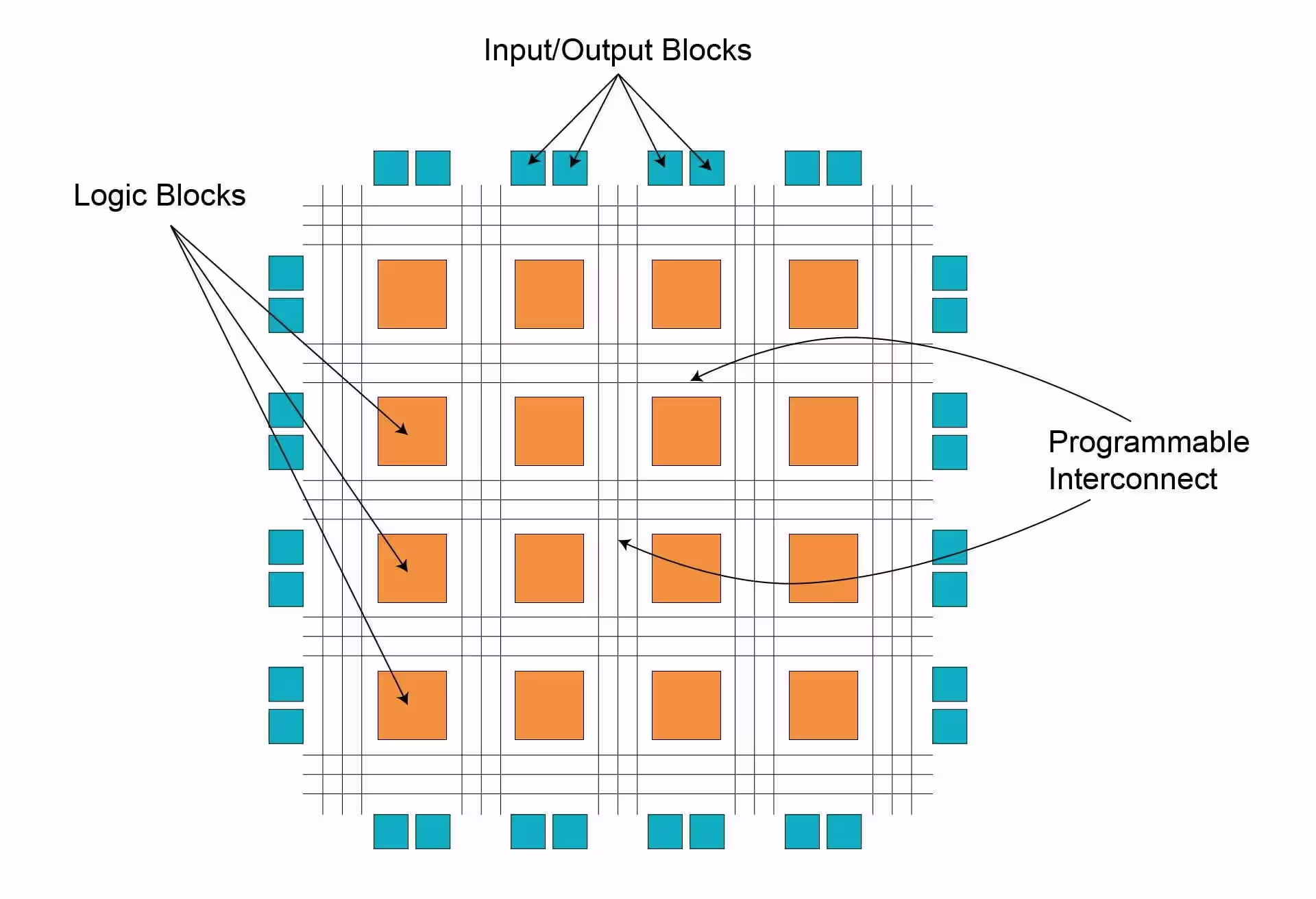

Bloques lógicos e interconexiones

El corazón de una FPGA son sus bloques lógicos. Estos bloques pueden configurarse para realizar operaciones digitales básicas, como AND, OR, XOR, sumas, comparaciones o registros. Lo realmente interesante es que estos bloques pueden conectarse entre sí de muchas formas para crear circuitos más complejos.

Además de bloques lógicos, muchas FPGAs incluyen memoria interna, multiplicadores, bloques DSP, controladores de comunicación, PLLs y otros recursos que ayudan a construir sistemas digitales completos.

Reconfiguración: su mayor ventaja

Una FPGA puede reprogramarse muchas veces. Esto la diferencia de un ASIC, que es un chip diseñado para una función específica desde fábrica. Con una FPGA puedes probar un diseño, modificarlo, cargar una nueva versión y ajustar el comportamiento sin cambiar físicamente el chip.

Esta flexibilidad resulta valiosa en investigación, prototipado, educación, pruebas de hardware, procesamiento de señales, control industrial y proyectos donde los requisitos pueden cambiar con el tiempo.

¿Cómo se usa una FPGA?

Usar una FPGA implica un cambio de mentalidad. En un lenguaje como Python o JavaScript normalmente describes una secuencia de instrucciones. En una FPGA describes circuitos: qué señales existen, cómo se conectan y cómo debe comportarse el hardware en cada ciclo de reloj.

Lenguajes de descripción de hardware

Para trabajar con FPGAs se utilizan lenguajes de descripción de hardware, conocidos como HDLs. Los más comunes son VHDL y Verilog. Estos lenguajes permiten definir módulos digitales, entradas, salidas, registros, máquinas de estado y lógica combinacional o secuencial.

También existen flujos modernos que permiten diseñar hardware usando lenguajes de más alto nivel, como SystemVerilog, Chisel, SpinalHDL o herramientas HLS. Sin embargo, VHDL y Verilog siguen siendo bases importantes para entender el diseño digital.

Proceso general de trabajo

1. Diseño: escribes el comportamiento del circuito en VHDL, Verilog u otra herramienta compatible.
2. Simulación: pruebas el comportamiento del circuito antes de cargarlo físicamente en la FPGA.
3. Síntesis: el diseño se convierte en una representación que puede mapearse a los recursos reales del chip.
4. Implementación: la herramienta coloca y conecta los recursos dentro de la FPGA.
5. Programación: se genera un archivo de configuración y se carga en la FPGA.

Ejemplo de compuerta AND en VHDL

El siguiente ejemplo implementa una compuerta lógica AND en VHDL. Es un circuito muy simple, pero sirve para entender la idea básica: definir entradas, salida y comportamiento lógico.

-- Ejemplo de una compuerta lógica AND en VHDL
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;

entity AND_Gate is
    Port (
        A : in STD_LOGIC;
        B : in STD_LOGIC;
        Y : out STD_LOGIC
    );
end AND_Gate;

architecture Behavioral of AND_Gate is
begin
    Y <= A and B;
end Behavioral;

En este ejemplo, entity define la interfaz del módulo: dos entradas y una salida. La sección architecture describe el comportamiento: la salida Y será el resultado lógico de A and B.

Ejemplo de compuerta AND en Verilog

El mismo circuito también puede escribirse en Verilog. La sintaxis cambia, pero la idea es equivalente: definir un módulo con entradas, salida y una asignación lógica.

// Ejemplo de una compuerta lógica AND en Verilog
module AND_Gate (
    input wire A,
    input wire B,
    output wire Y
);

    assign Y = A & B;

endmodule

Herramientas para programar FPGAs

Para desarrollar con FPGAs se usan herramientas especializadas. Algunos fabricantes ofrecen sus propias suites: Vivado para dispositivos de Xilinx/AMD, Quartus para dispositivos Intel/Altera y otras herramientas según la familia de FPGA utilizada.

Estas plataformas permiten escribir HDL, simular diseños, sintetizar circuitos, revisar uso de recursos, analizar tiempos y cargar el diseño final en la tarjeta de desarrollo.

¿Para qué se usa una FPGA?

Las FPGAs se usan cuando necesitas una combinación de velocidad, paralelismo, personalización y baja latencia. No son la solución ideal para todo, pero brillan en escenarios donde puedes aprovechar hardware diseñado específicamente para una tarea.

Aceleración de inteligencia artificial

En inteligencia artificial, una FPGA puede configurarse para ejecutar operaciones específicas de manera paralela. Esto puede ser útil en inferencia en tiempo real, procesamiento de visión por computadora o sistemas donde el consumo energético es una restricción importante.

Aunque las GPU son muy populares para IA, las FPGAs ofrecen otra ventaja: pueden adaptarse al flujo exacto de datos y operaciones que necesita una aplicación. Esto puede reducir latencia y mejorar eficiencia en casos bien diseñados.

Procesamiento de datos en servidores

En centros de datos, las FPGAs pueden acelerar tareas como compresión, cifrado, procesamiento de consultas o manipulación de paquetes de red. Estas tareas suelen ser repetitivas, intensivas y altamente paralelizables.

La ventaja es que una FPGA puede reconfigurarse si cambian los algoritmos o las cargas de trabajo, ofreciendo una flexibilidad que un ASIC tradicional no tendría.

Telecomunicaciones y procesamiento de señales

En telecomunicaciones, las FPGAs permiten procesar señales a alta velocidad con baja latencia. Esto las hace útiles en radiofrecuencia, redes 5G, comunicación satelital, sistemas SDR y equipos de transmisión de datos.

Control de sistemas

También se usan en sistemas de control donde la respuesta debe ser rápida y predecible. Una FPGA puede manejar entradas de sensores, ejecutar lógica de control y activar salidas con tiempos muy precisos.

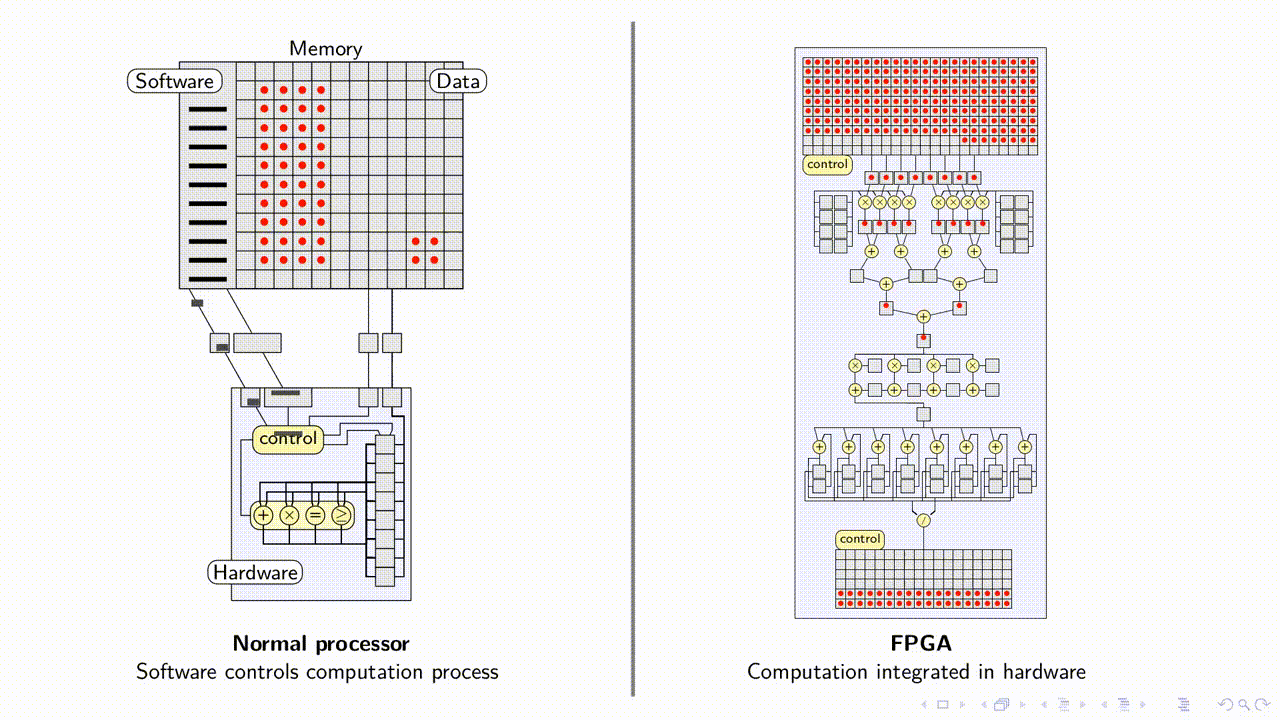

¿En qué se diferencia una FPGA de un CPU?

Aunque ambos son componentes fundamentales en sistemas electrónicos, una FPGA y un CPU tienen filosofías muy diferentes. Un CPU ejecuta instrucciones sobre una arquitectura fija. Una FPGA permite construir hardware personalizado dentro de un chip reconfigurable.

Arquitectura y propósito

Un CPU está diseñado para ejecutar muchas tareas generales. Tiene un conjunto de instrucciones, unidades de control, registros, memoria caché y núcleos que procesan instrucciones de software.

Una FPGA, en cambio, no parte de una arquitectura fija de ejecución secuencial. Tú defines el circuito. Esto significa que puedes crear varias operaciones que ocurren al mismo tiempo, con rutas de datos hechas específicamente para tu problema.

Paralelismo y latencia

Un CPU puede ejecutar tareas muy rápido, pero muchas operaciones siguen dependiendo de instrucciones, ciclos, memoria y planificación interna. Una FPGA puede implementar lógica paralela dedicada, donde varias partes del circuito trabajan simultáneamente.

Por eso, en tareas repetitivas y bien definidas, una FPGA puede lograr baja latencia y alto rendimiento. Sin embargo, requiere más trabajo de diseño y una comprensión profunda del hardware.

Flexibilidad contra especialización

El CPU gana cuando necesitas ejecutar muchas tareas diferentes, cambiar de aplicación o trabajar con lógica compleja de propósito general. La FPGA gana cuando una tarea puede convertirse en hardware especializado y repetirse muchas veces con alta eficiencia.

Desventajas de las FPGAs

Las FPGAs no son mágicas ni siempre son la mejor opción. Programarlas requiere conocer diseño digital, temporización, relojes, señales, simulación y herramientas de síntesis. El tiempo de desarrollo suele ser mayor que escribir software convencional.

Además, si el problema no aprovecha paralelismo o baja latencia, quizá un CPU, una GPU o un microcontrolador sean opciones más simples y eficientes en términos de desarrollo.

Conclusión

Las FPGAs son una herramienta poderosa para construir hardware reconfigurable. Permiten crear circuitos especializados, optimizar tareas específicas y trabajar con paralelismo real dentro del chip.

Su valor aparece con fuerza en inteligencia artificial, procesamiento de señales, telecomunicaciones, control industrial, servidores y sistemas embebidos donde la velocidad, la latencia o la eficiencia energética son importantes.

Sin embargo, también implican una curva de aprendizaje más alta. Trabajar con una FPGA no es lo mismo que programar software tradicional: requiere pensar en circuitos, tiempos, señales y arquitectura de hardware.

Para cerrar, te dejo un video donde muestro cómo programar una compuerta lógica AND en VHDL utilizando una FPGA de Altera. Es un ejemplo práctico para visualizar cómo se lleva una idea lógica simple hacia hardware real.
