¿Cómo reprogramar memoria EEPROM (BIOS) con el programador CH341A?

Introducción

Si alguna vez has enfrentado una computadora que enciende pero muestra una pantalla negra sin respuesta, existe la posibilidad de que el BIOS esté corrupto. El BIOS, o Basic Input/Output System, es una parte esencial de cualquier computadora porque es el primer software que se ejecuta al encender el equipo.

El BIOS verifica el hardware, inicializa componentes básicos y permite que el sistema operativo comience a cargar. Cuando falla, el equipo puede quedar inutilizable, incluso si físicamente los componentes principales siguen funcionando.

En esos casos, una alternativa es reprogramar la memoria EEPROM donde se almacena el BIOS. Para hacerlo se puede utilizar un programador como el CH341A, una herramienta USB económica y bastante utilizada para leer y escribir memorias flash y EEPROM.

En este artículo te explico qué es el CH341A, cómo funciona, qué precauciones debes tomar y cómo realizar un proceso básico de lectura, escritura y verificación de una memoria EEPROM de BIOS.

¿Qué es el programador CH341A?

El CH341A es un programador USB diseñado para leer y escribir datos en memorias EEPROM, memorias flash y otros chips compatibles. Es muy popular entre técnicos, entusiastas de reparación electrónica y personas que buscan recuperar equipos con BIOS corrupto.

Su atractivo principal es que es económico, fácil de conseguir y compatible con una amplia variedad de memorias usadas en computadoras, laptops, tarjetas madre y otros dispositivos electrónicos.

Componentes y estructura del CH341A

Aunque existen varias versiones del programador, la mayoría comparte una estructura muy similar. Sus elementos principales son:

• Chip CH341: es el corazón del dispositivo. Permite la comunicación entre la computadora y la memoria EEPROM mediante protocolos como SPI o I2C.
• Zócalo ZIF: permite insertar memorias compatibles para leerlas o escribirlas sin soldadura, siempre que el chip esté fuera de la placa.
• Conector USB: conecta el programador a la computadora y proporciona alimentación al dispositivo.
• LED indicador: muestra visualmente que el programador está conectado o activo durante el proceso.
• Clip SOIC: en algunos kits se incluye una pinza para programar chips soldados directamente en la placa.

¿Cómo funciona el CH341A?

El proceso general es simple: el software de programación envía instrucciones al CH341A, el programador se comunica con la memoria EEPROM y permite leer, borrar, escribir o verificar el contenido del chip.

1. Lectura: el programador lee el contenido actual de la memoria para generar una copia de seguridad.
2. Escritura: se graba un archivo BIOS nuevo o restaurado en la memoria EEPROM.
3. Verificación: se compara lo escrito en el chip contra el archivo original para confirmar que el proceso fue correcto.

Modelos y variaciones del CH341A

Existen diferentes versiones del programador CH341A. Algunas son placas USB sencillas, otras incluyen adaptadores, clips SOIC o módulos adicionales para diferentes formatos de chips.

Para la mayoría de los casos de recuperación de BIOS, una versión básica del CH341A puede ser suficiente. Sin embargo, si trabajas con distintos tipos de memorias, conviene tener adaptadores y verificar compatibilidad antes de comenzar.

Preparativos antes de reprogramar la memoria EEPROM

Antes de iniciar, necesitas identificar correctamente el chip de memoria que vas a leer o escribir. En este ejemplo se trabaja con una memoria de tipo MX25L12873F, una memoria flash SPI usada en algunos equipos como almacenamiento de firmware o BIOS.

Si estás trabajando con este chip o uno similar, revisa su documentación técnica antes de conectarlo al programador. Puedes consultar el datasheet del MX25L12873F para confirmar voltajes, distribución de pines, capacidad y características relevantes.

Herramientas necesarias

• Programador CH341A.
• Cables o adaptadores compatibles.
• Pinza SOIC si el chip está soldado a la placa.
• Software compatible con CH341A.
• Computadora con puerto USB disponible.
• Archivo BIOS correcto para el modelo exacto del equipo.
• Preferentemente, pulsera antiestática o área de trabajo segura contra ESD.

Precauciones importantes

Antes de conectar cualquier cosa, identifica correctamente el pin 1 de la memoria EEPROM y alinéalo con el pin correspondiente del zócalo, adaptador o clip SOIC. Una mala orientación puede impedir la lectura o dañar el chip.

También es recomendable desconectar completamente el equipo de cualquier fuente de energía antes de conectar la pinza al chip. Si se trata de una laptop, retira cargador y batería cuando sea posible.

Paso a paso: reprogramando la memoria EEPROM con CH341A

El proceso puede variar según el software, el chip y el equipo. Sin embargo, la lógica general suele ser la misma: conectar, detectar, leer, respaldar, borrar, escribir y verificar.

1. Conectar el CH341A al computador

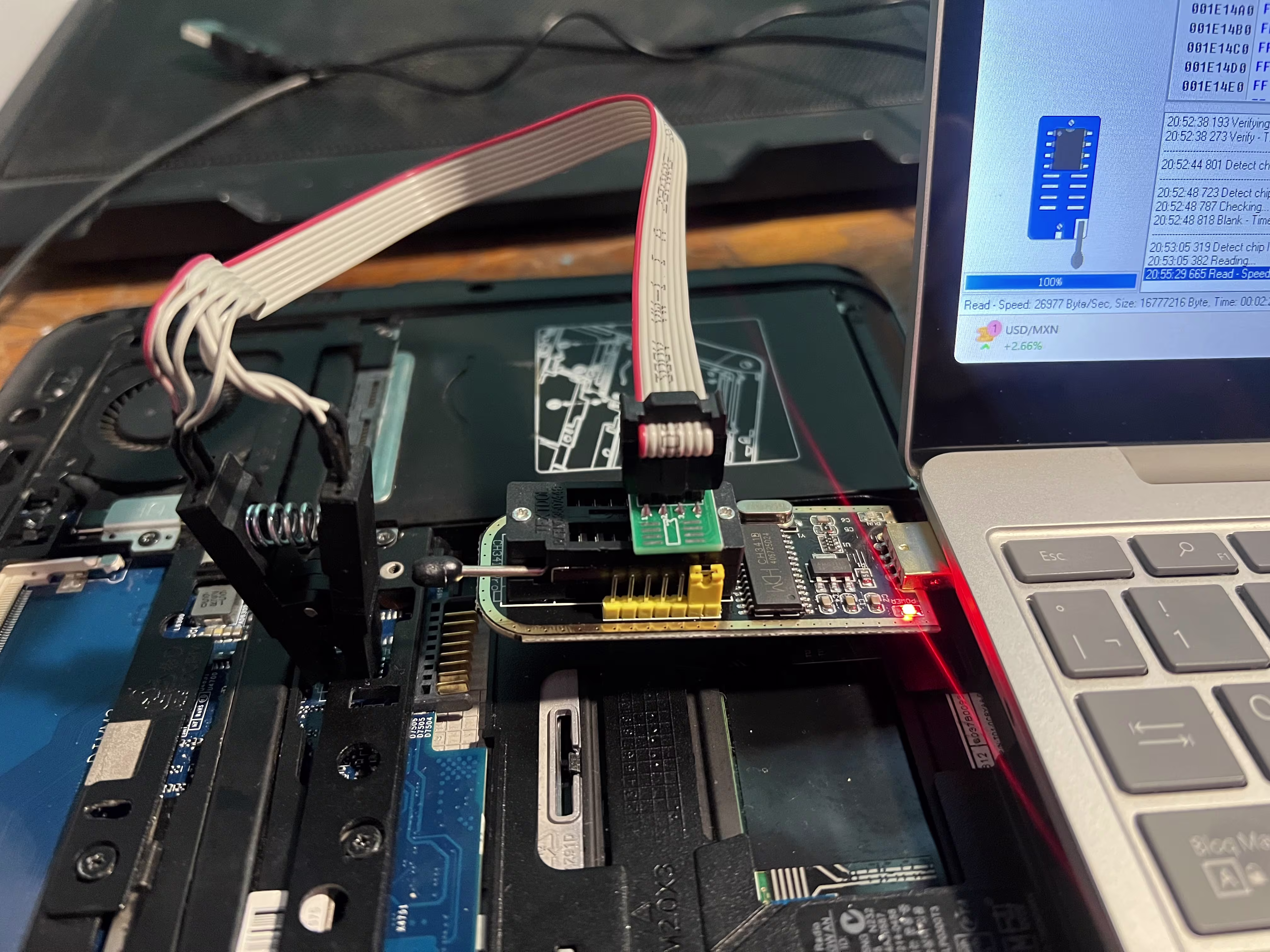

Conecta el programador CH341A a tu computadora mediante USB. Si el dispositivo recibe alimentación correctamente, normalmente se encenderá un LED indicador.

En algunos sistemas puede ser necesario instalar drivers antes de que el software detecte el programador. Si el dispositivo no aparece, revisa controladores, cable USB y puerto.

2. Conectar la memoria EEPROM al programador

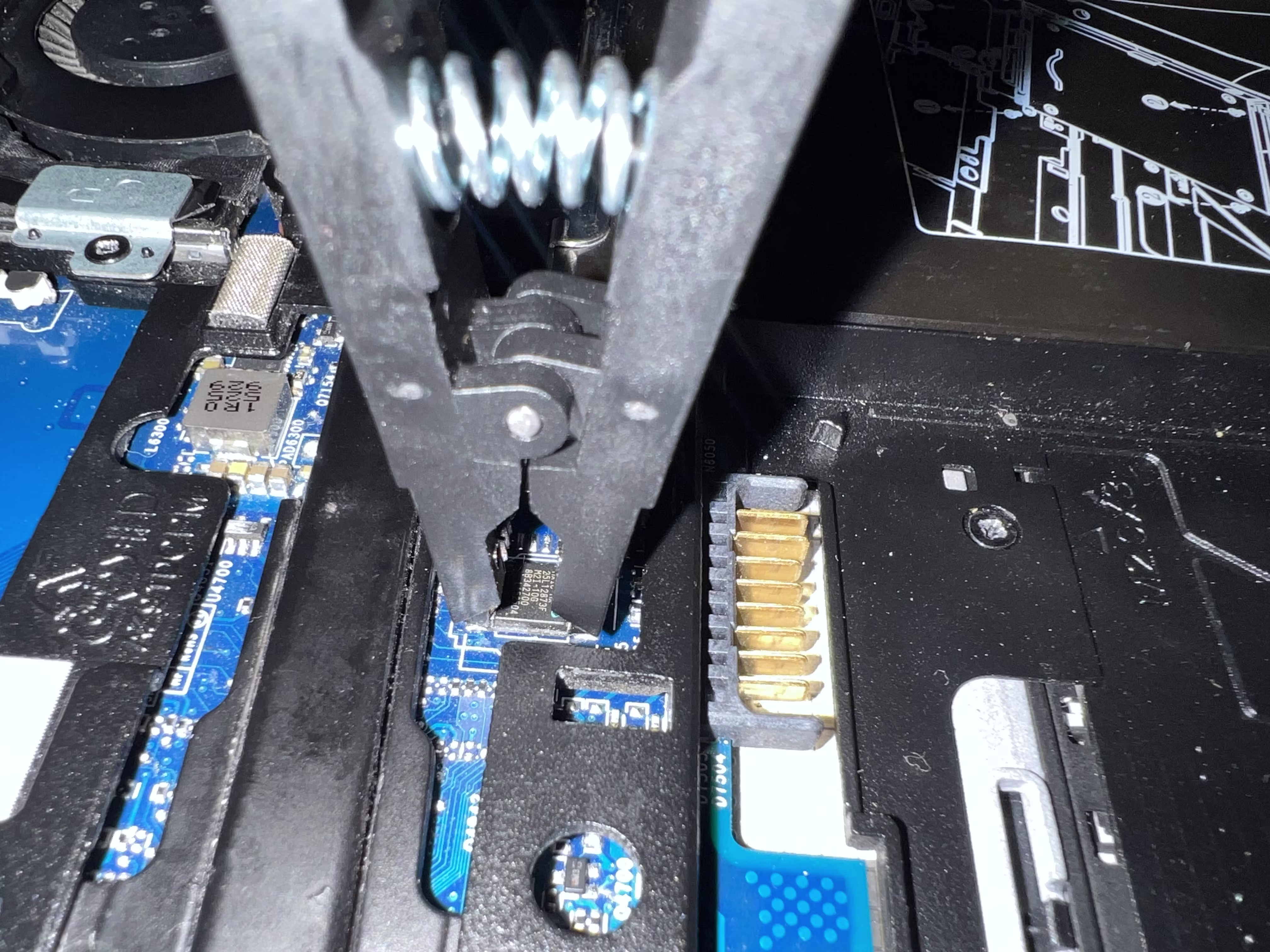

Si el chip está fuera de la placa, colócalo en el zócalo o adaptador correspondiente. Si está soldado, utiliza una pinza SOIC y asegúrate de que todos los pines hagan contacto correctamente.

La orientación es crítica. El pin 1 del chip debe coincidir con el pin 1 del adaptador o clip. Si el software no detecta el chip, desconecta todo y revisa la orientación antes de intentar de nuevo.

3. Configurar el software

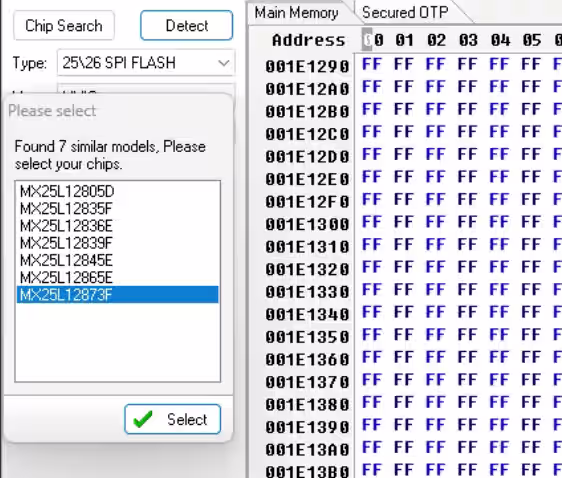

Abre el software compatible con CH341A y selecciona el tipo de memoria. En este caso, el chip de referencia es MX25L12873F. Si tu software no muestra exactamente ese modelo, busca uno compatible con la misma familia, capacidad y especificaciones.

4. Leer la EEPROM y guardar respaldo

Antes de modificar cualquier cosa, selecciona la opción de lectura. El software copiará el contenido actual del chip y lo mostrará en memoria.

Guarda ese contenido en un archivo. Lo ideal es leer el chip dos o tres veces y comparar los archivos resultantes. Si las lecturas son idénticas, es una buena señal de que la conexión es estable.

5. Borrar, escribir y verificar el BIOS

Después de tener un respaldo, carga el archivo BIOS correcto en el software. Dependiendo del flujo del programa, puede ser necesario borrar el chip antes de escribir.

Una vez cargado el archivo, ejecuta la escritura y espera a que el proceso termine sin desconectar el programador. Al finalizar, utiliza la opción de verificación para comparar lo escrito en la memoria contra el archivo original.

Si la verificación es exitosa, puedes retirar el programador, reconectar el equipo y probar el arranque. Si falla, revisa el archivo BIOS, orientación del chip, compatibilidad del modelo y calidad de la conexión.

Conclusión y mejores prácticas

Reprogramar la memoria EEPROM del BIOS con un CH341A puede ser una solución práctica cuando un equipo queda inutilizable por un BIOS corrupto. Con las herramientas adecuadas y el cuidado necesario, es posible leer, respaldar y reescribir el firmware de una forma relativamente accesible.

Aun así, se trata de un procedimiento delicado. Una conexión incorrecta, un archivo BIOS equivocado o una mala verificación pueden causar más problemas de los que resuelven. Por eso, conviene trabajar con calma y validar cada paso.

El CH341A es una herramienta valiosa para reparación y experimentación electrónica. Usado con cuidado, puede ayudarte a recuperar equipos que de otra forma parecerían perdidos.
