Resumen
Slow Scan Television, o SSTV, es una técnica para transmitir imágenes fijas usando audio. En lugar de enviar una imagen como archivo digital, SSTV convierte sus líneas, tonos e intensidades en una señal audible que puede viajar por radio.
Dicho de otra forma: una imagen se transforma en sonido. Un receptor escucha ese sonido, interpreta sus frecuencias y reconstruye la imagen línea por línea.
Esto vuelve a SSTV especialmente interesante para radioaficionados, experimentos con SDR, recepción de imágenes desde la ISS, proyectos educativos y pruebas de comunicación donde no se necesita video en tiempo real, sino una imagen robusta y relativamente fácil de transmitir.
¿Qué es SSTV?
SSTV es un sistema de transmisión de imágenes fijas mediante señales de audio. Se le llama slow scan porque, a diferencia de la televisión convencional, no transmite muchas imágenes por segundo. Transmite una sola imagen lentamente, línea por línea.
Desde una perspectiva técnica, SSTV convierte una matriz de píxeles en una señal continua de audio dentro de banda de voz. La información visual se empaqueta en el tiempo, se representa mediante tonos y se envía por un canal de radio, normalmente usando equipos capaces de transmitir voz.
En recepción, un programa o app de decodificación analiza la frecuencia de la señal en cada instante y reconstruye el valor de los píxeles. El resultado es una imagen que va apareciendo de arriba hacia abajo.
Idea clave
SSTV no manda una imagen como archivo. Manda una señal de audio que representa la imagen. Por eso puede transmitirse con equipos de voz y decodificarse con una app.
El canal: ¿por qué cabe en 3 kHz?
Los canales de voz usados en radio suelen tener un ancho de banda limitado, alrededor de 2.5 a 3 kHz. SSTV aprovecha esa ventana usando tonos audibles para representar intensidad visual.
En muchos modos, las intensidades se mapean aproximadamente dentro de un rango de tonos entre 1500 y 2300 Hz. Los tonos más bajos representan valores oscuros y los más altos valores claros.

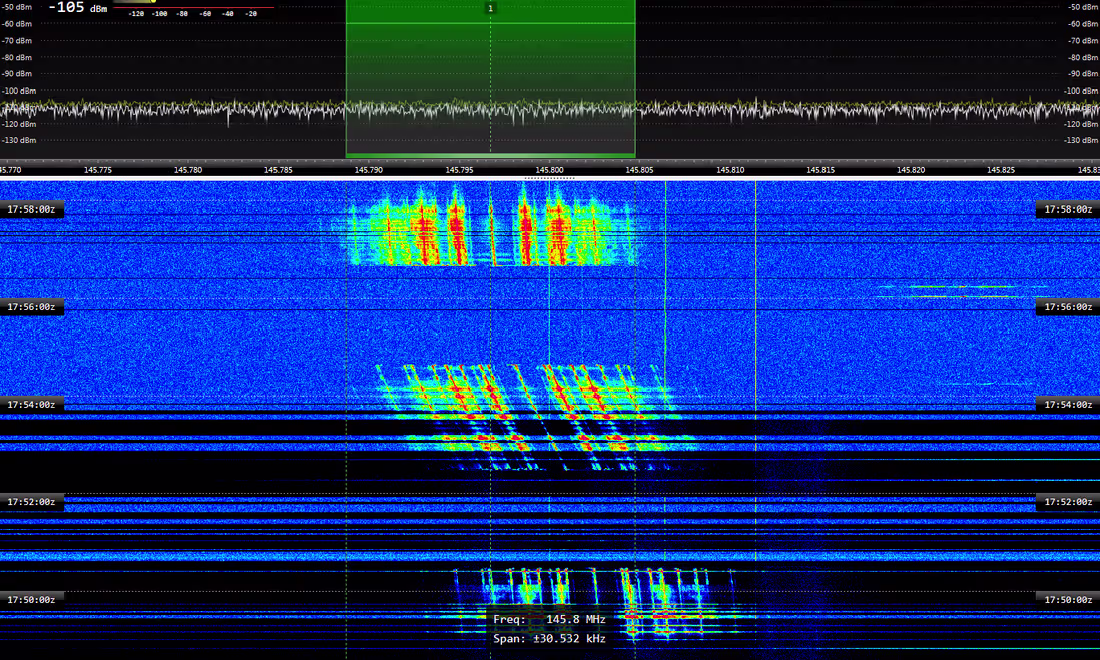

Esto hace que SSTV sea compatible con equipos sencillos, tolerante a cierto ruido y fácil de diagnosticar en un waterfall o espectrograma. Cuando algo sale mal, muchas veces se puede ver: saturación, inclinación, pérdida de sincronía o recorte de frecuencias.
Ventajas del enfoque
- Funciona dentro de banda de voz.
- No requiere transmitir video completo.
- Puede viajar por radio analógica.
- Es fácil de observar en espectrogramas.
Limitaciones
- La imagen tarda varios segundos en enviarse.
- El ruido puede manchar colores o líneas.
- Un mal nivel de audio puede saturar la señal.
- La sincronía es crítica para evitar inclinación.
El protocolo: capas y sincronía
Una transmisión SSTV está organizada para que el receptor pueda entender qué modo se está usando, cuándo inicia la imagen y cómo debe reconstruirse cada línea.

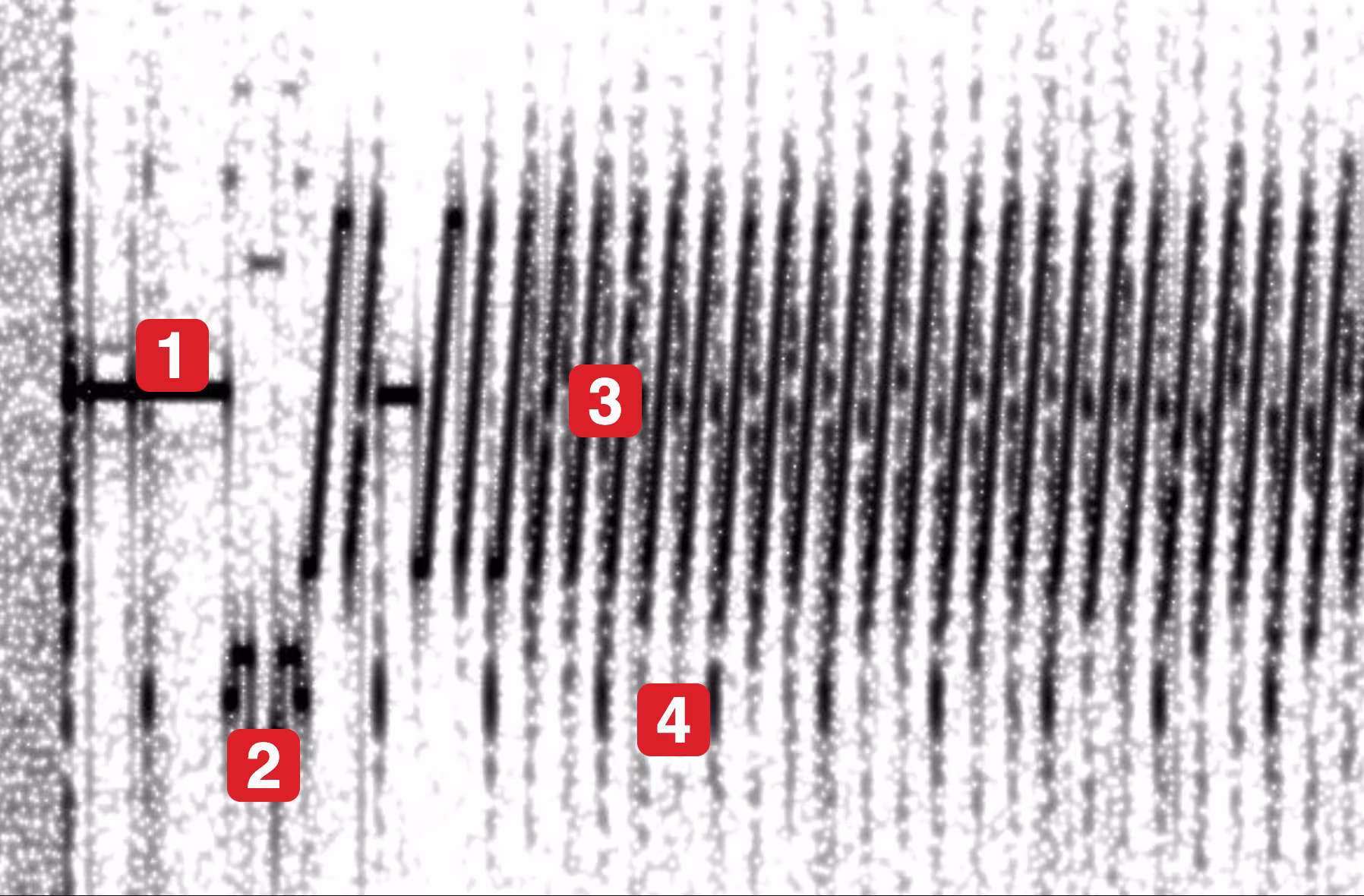

Aunque los detalles cambian según el modo, una trama típica incluye:
- Líder: un tono inicial de referencia que ayuda a estabilizar la recepción.
- VIS: un código breve que identifica el modo SSTV, como Robot, Scottie, Martin o PD.
- Escaneo de líneas: la imagen se transmite línea por línea, con componentes de brillo y color.
- Pulsos de sincronía: separadores que ayudan al decodificador a alinear cada nueva línea.
La sincronía es una de las razones por las que SSTV puede seguir siendo legible aunque el enlace no sea perfecto. Si una parte se degrada, muchas veces el error queda limitado a una zona o línea, en lugar de destruir toda la imagen.
Matemática básica de SSTV
El mapeo entre intensidad y frecuencia puede entenderse con una aproximación lineal. Una forma simple de verlo es:
f(t) = 1500 + 800 · I(t)
Donde I(t) representa la intensidad normalizada en el instante
t. Si I(t) vale 0, el tono se acerca al extremo oscuro. Si
vale 1, se acerca al extremo claro.
En la práctica, el decodificador estima la frecuencia instantánea mediante técnicas como detección de tono o análisis por ventanas cortas. Después convierte esa frecuencia en un valor de píxel y lo coloca en la posición correspondiente de la imagen.
Para color, algunos modos transmiten componentes por separado. Dependiendo del modo, el orden puede ser distinto: RGB, luma con cromas, G-B-R o variaciones similares.
¿Por qué se ve bien aunque el enlace no sea perfecto?
SSTV aprovecha algo muy interesante: el sistema visual humano tolera errores suaves. Una imagen con algo de ruido, líneas inclinadas o manchas puede seguir siendo reconocible si conserva su estructura general.
Además, como la imagen se transmite por líneas, la sincronía ayuda a limitar el daño. Si ocurre una distorsión breve, no necesariamente arruina toda la imagen.
Por eso, una señal SSTV con audio limpio, sin recorte y con niveles correctos puede producir imágenes sorprendentemente legibles incluso en condiciones moderadamente ruidosas.
Modos habituales de SSTV
Existen muchos modos SSTV. Cada modo define duración, resolución, orden de color y sincronías. Elegir uno u otro depende de si necesitas rapidez, calidad o compatibilidad.
| Modo | Tiempo por imagen | Resolución típica | Orden de color | Uso típico |
|---|---|---|---|---|
| Robot36 | Aprox. 36 s | Aprox. 320 × 240 | Luma + cromas | Pruebas rápidas y móvil |
| Scottie S1 | Aprox. 110 s | Aprox. 320 × 256 | R — sync — G — B | HF y buen compromiso |
| Martin M1 | Aprox. 114 s | Aprox. 320 × 256 | G — B — R | Color agradable |
| PD120 | Aprox. 120 s | Aprox. 640 × 480 | RGB | Eventos ISS y mayor nitidez |
Los tiempos y tamaños pueden variar ligeramente según implementación, software y modo exacto. Para empezar, Robot36 suele ser muy práctico porque es rápido y ampliamente soportado por apps móviles.
SSTV y la ingeniería de señales
Uno de los ejemplos históricos más famosos de transmisión de imagen con ancho de banda limitado ocurrió durante el programa Apollo. La señal slow-scan del módulo lunar fue recibida en la Tierra y convertida a un formato compatible con televisión estándar.
La lección técnica sigue siendo fascinante: no siempre se trata de tener más ancho de banda, sino de diseñar una señal adecuada para el canal disponible. La sincronía, la robustez y la eficiencia pueden hacer posible una transmisión útil en condiciones muy difíciles.
Experimento rápido: decodifica esta imagen
Aquí tienes un audio con una imagen SSTV codificada en modo Robot36. Puedes usar una app de decodificación SSTV en tu teléfono para reconstruirla.
1. Instala una app de SSTV
- Android: busca Robot36 en Google Play.
- iPhone o iPad: busca una app compatible con SSTV y modo Robot36.
Si la app permite Auto mode, actívalo para que detecte el modo automáticamente.
2. Prepara la prueba
- Abre tu app de SSTV y selecciona Robot36 o modo automático.
- Ajusta el volumen del reproductor aproximadamente a la mitad.
- Coloca el micrófono del teléfono cerca de la bocina, a unos 10 o 20 cm.
Evita ecualizadores, bass boost o efectos del sistema. La señal debe sonar lo más limpia y plana posible.
3. Reproduce el audio
La app debería detectar el encabezado y empezar a dibujar la imagen línea por línea. En un espectrograma verás bloques ordenados; no es ruido aleatorio.
4. Ajusta si no sale perfecto
- Si la imagen sale inclinada: baja un poco el volumen y verifica que el modo sea Robot36.
- Si aparecen colores raros o mucho ruido: reduce volumen y separa ligeramente la bocina del micrófono.
Es normal ajustar una o dos veces. En SSTV, el nivel de audio importa muchísimo.
¿Qué debes ver o escuchar?
- Un tono inicial estable, conocido como líder.
- Bloques ordenados en el espectrograma.
- Una imagen apareciendo de arriba hacia abajo.
- Mejores resultados con volumen medio que con volumen máximo.
Consejos útiles para transmitir imágenes por radio
Para transmitir SSTV de forma limpia, la cadena de audio es tan importante como la parte de radiofrecuencia. Una señal saturada puede escucharse fuerte, pero decodificarse mal.
- Cuida la cadena de audio: evita compresores, ecualizadores agresivos, loudness o efectos automáticos.
- Evita recorte: en digital, deja margen. Una señal demasiado fuerte puede destruir colores y sincronía.
- Revisa el waterfall: debe verse el rango útil sin zonas aplastadas o saturadas.
- Usa filtros adecuados: un filtro demasiado estrecho puede cortar información importante de la imagen.
- Confirma el modo: Robot, Martin, Scottie y PD tienen tiempos y orden de color distintos.
- Mejora antena y ubicación: una buena recepción depende mucho del despeje, ruido local, propagación y antena.
- Haz pruebas A/B: transmite una imagen de prueba, reduce 3 dB y compara si mejora la decodificación.
Nota legal para México
Transmitir no es lo mismo que escuchar
En México, la autoridad en materia de telecomunicaciones es el Instituto Federal de Telecomunicaciones. Para transmitir en bandas de radioaficionado necesitas contar con la concesión, autorización o permiso correspondiente y operar dentro de las condiciones aplicables.
Escuchar señales es distinto a transmitir. Antes de emitir cualquier señal de radio, revisa las reglas vigentes, tu distintivo de llamada, la banda, potencia, modalidad y restricciones aplicables.
Los planes de banda de IARU Región 2 sirven como referencia de buenas prácticas para acomodar distintos modos de emisión dentro del espectro disponible, pero siempre debes confirmar el marco regulatorio de tu país.
Recursos útiles: IFT, FMRE y planes de banda IARU Región 2.
